Nguồn gốc:
Trung Quốc
Hàng hiệu:
ZH
Chứng nhận:
IS09001
Số mô hình:
FYTB20TF

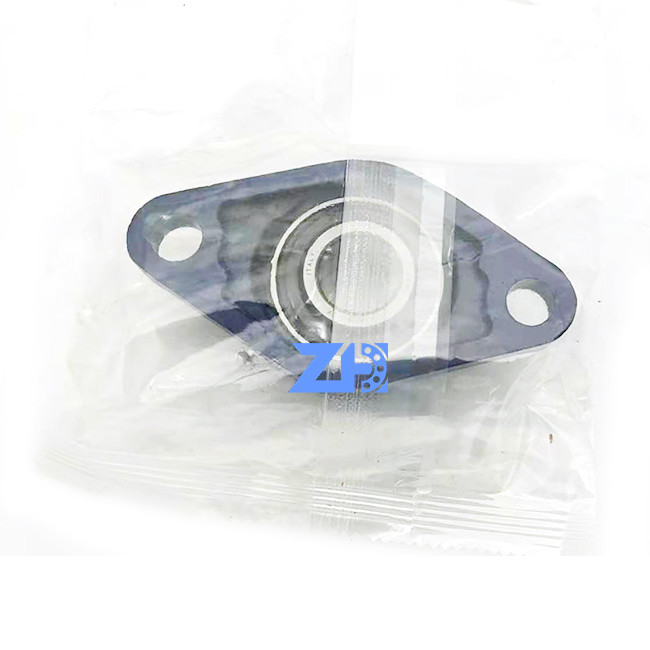

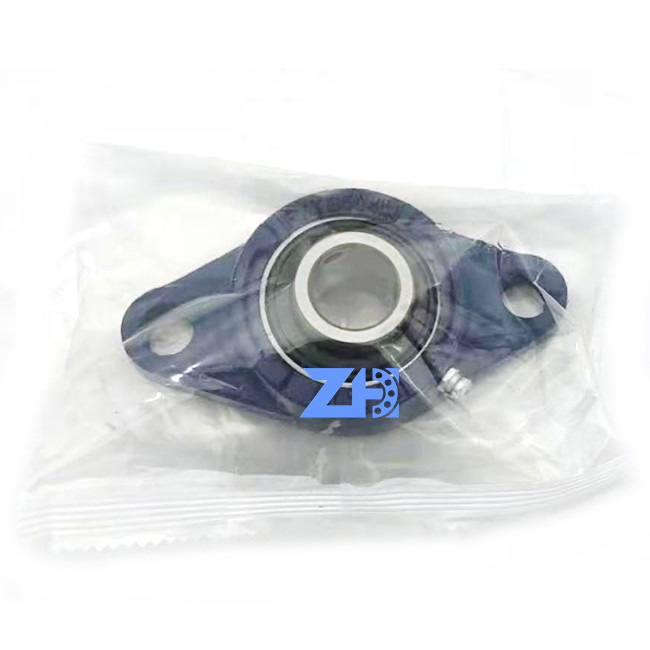

FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2 Vòng bi gối THÉP CHROME MỨC ĐỘ CHẤT LƯỢNG
Giơi thiệu sản phẩm
TÔIt chủ yếu được sử dụng để chịu tải trọng hướng tâm và hướng trục kết hợp dựa trên tải trọng hướng tâm, thường không thích hợp để chịu tải trọng dọc trục một mình, các ổ trục như vậy có thể được lắp đặt tương ứng với vòng trong (với đầy đủ các con lăn và bộ giữ) và vòng ngoài.Loại ổ trục này không cho phép trục nghiêng so với vỏ, dẫn đến lực dọc trục bổ sung dưới tải trọng hướng tâm.Kích thước của độ hở dọc trục của ổ trục có mối quan hệ rất lớn với việc ổ trục có thể hoạt động bình thường hay không.Khi độ hở trục quá nhỏ, nhiệt độ tăng cao hơn.Khi độ hở trục lớn, ổ trục dễ bị hỏng.Do đó, cần đặc biệt chú ý đến việc điều chỉnh độ hở dọc trục của ổ trục trong quá trình lắp đặt và vận hành, và có thể thực hiện cài đặt can thiệp trước nếu cần thiết để tăng độ cứng của ổ trục
| đ |
20mm
|
Đường kính lỗ khoan |
|---|---|---|
| đ1 |
≈28.2mm
|
Đường kính ngoài của vòng trong |
| MỘT |
29,5mm
|
chiều rộng tổng thể |
| MỘT1 |
11mm
|
chiều rộng mặt bích |
| MỘT3 |
3.2mm
|
Độ sâu của hốc định tâm |
| MỘT5 |
20,5mm
|
Chiều rộng bao gồm cả nắp cuối |
| b |
31mm
|
Chiều rộng của vòng trong |
| b1 |
31mm
|
chiều rộng mang tổng thể |
| b4 |
4,5mm
|
Khoảng cách từ mặt bên thiết bị khóa đến tâm ren |
| Đ.b1 |
58mm
|
Đường kính ngoài trên cùng |
| Đ.b2 |
60,5mm
|
đường kính ngoài cơ sở |
| Đ.c |
50,8mm
|
Đường kính hốc định tâm nhà ở |
| h |
112mm
|
chiều cao tổng thể |
| J |
90mm
|
Khoảng cách giữa các bu lông đính kèm |
| l |
60,5mm
|
Tổng chiều dài |
| N |
11,5mm
|
Đường kính của lỗ bu lông đính kèm |
| S1 |
18.3mm
|
Khoảng cách từ mặt bên thiết bị khóa đến tâm mương |
| t |
37.3mm
|
chiều rộng đơn vị tổng thể |
| rg |
1/4-28 UNF
|
Chủ đề nhà ở để lắp mỡ |
|---|---|---|
| r1 |
20mm
|
Vị trí trục của ren nhà ở |
| rα |
45°
|
Vị trí góc của ren vỏ |
| Đ.N |
6,5mm
|
Đường kính đầu cầu của khớp nối mỡ |
|---|---|---|
| SWN |
7mm
|
Kích thước phím lục giác cho khớp nối mỡ |
| gN |
1/4-28 SAE-LT
|
Chủ đề lắp mỡ |
| J6 |
74mm
|
Khoảng cách chốt chốt |
|---|---|---|
| J7 |
11,5mm
|
Độ lệch trục của chốt chốt |
| N4 |
2mm
|
Đường kính đề xuất cho chốt chốt |
| Xếp hạng tải trọng động cơ bản | C |
12.7kN
|
|---|---|---|
| Xếp hạng tải tĩnh cơ bản | C0 |
6,55kN
|
| Giới hạn tải mỏi | Pbạn |
0,28kN
|
| giới hạn tốc độ |
8 500r/phút
|
|
|
Giới hạn tốc độ với dung sai trục h6
|
