Nguồn gốc:
Trung Quốc
Hàng hiệu:
NTN
Số mô hình:
69092

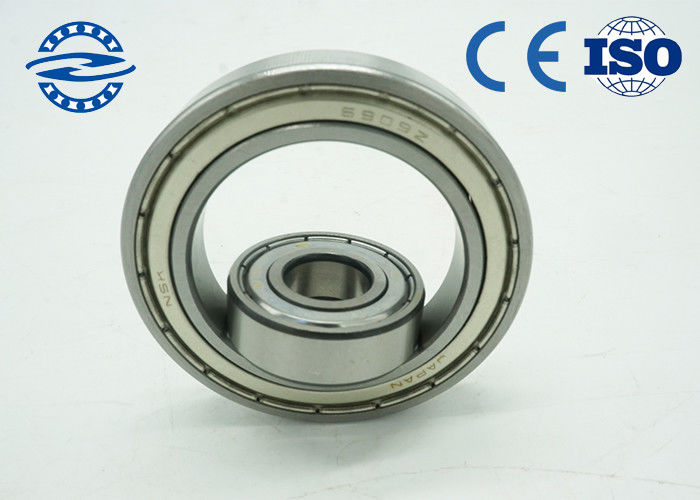

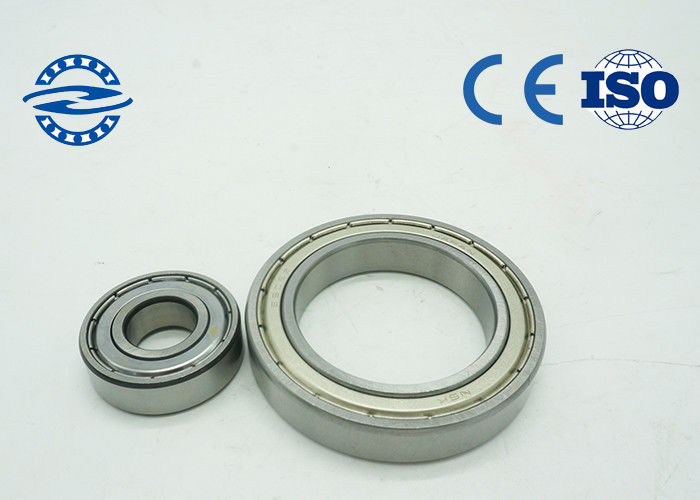

Đây là loại vòng bi lăn điển hình nhất với ứng dụng rộng rãi. Mương trong cả hai vòng đều ở dạng đường cung, có thể mang tải theo trục và hướng trục theo hai hướng. Chúng có thể được áp dụng trong những trường hợp đòi hỏi tốc độ quay cao, tiếng ồn thấp và rung động thấp.
Lồng
Vòng bi rãnh sâu thường sử dụng lồng ép thép tấm hoặc lồng đồng. Khi đường kính ngoài ít hơn (bao gồm) 400mm,
Họ sử dụng lồng ép với tấm thép. Khi đường kính ngoài lớn hơn 400mm, chúng sử dụng lồng bằng đồng.
Các ứng dụng
có thể được tìm thấy trong xe ô tô, máy công cụ, động cơ, dụng cụ, máy xây dựng, xe đường sắt, máy nông nghiệp và các loại máy khác đặc biệt
Các loại
Kiểu cơ bản, Với rãnh vòng rãnh trên vòng ngoài (-N), Với một mặt nạ (-Z) trên một mặt hoặc hai mặt bích (-2Z) ở cả hai mặt, với một con dấu (-RS) trên một mặt hoặc hai con dấu (-2RS) ở cả hai bên.
| Mã ban đầu | số hiện đại | Kích thước cơ bản | Kích thước cài đặt | Cân nặng | |||||
| d | D | B | rsmin | Dsmin | dhmax | Rmax | |||
| 200 | 6200 | 10 | 30 | 9 | 0,6 | 14 | 26 | 0,6 | 0.0277 |
| 201 | 6201 | 12 | 32 | 10 | 0,6 | 16 | 28 | 0,6 | 0.0365 |
| 202 | 6202 | 15 | 35 | 11 | 0,6 | 19 | 31 | 0,6 | 0.0431 |
| 203K | 6203 | 17 | 40 | 12 | 0,6 | 21 | 36 | 0,6 | 0.0661 |
| 6204 | 20 | 47 | 14 | 1 | 25 | 42 | 1 | 0,11 | |
| 204A | 6204TNI | 47 | 14 | 1 | 25 | 42 | 1 | 0,104 | |
| 6304X3 / C3 | 62 | 16 | 1 | 28 | 54 | 1 | 0,292 | ||
| 63/22 / C3 | 22 | 56 | 16 | 1.1 | 29 | 47 | 1 | 0,183 | |
| 66/23 / P53YB2 | 23 | 56 | 15 | 1 | 29 | 47 | 1 | 0.131 | |
| 66/23 / P53Z2 | 56 | 15 | 1 | 29 | 47 | 1 | 0.125 | ||
| 1000905 | 61905 | 25 | 42 | 9 | 0,3 | 27 | 40 | 0,3 | 0.0415 |
| 105 | 6005 | 47 | 12 | 0,6 | 29 | 43 | 0,6 | 0,078 | |
| 16005 | 47 | số 8 | 0,3 | 27 | 45 | 0,3 | 0.0562 | ||
| 205 | 6205 | 52 | 15 | 1 | 30 | 47 | 1 | 0.134 | |
| 205A | 6205TNI | 52 | 15 | 1 | 30 | 47 | 1 | 0.126 | |
| 6305 | 62 | 17 | 1.1 | 31,5 | 55,5 | 1 | 0.214 | ||
| 6305X3 / C3YA5 | 68 | 18 | 1.1 | 33 | 62 | 1 | 0,269 | ||
| 405 | 6405 | 80 | 21 | 1,5 | 33 | 72 | 1,5 | 0,53 | |
| 6605X2WBTN1 / HA | 26 | 68 | 19,5 | 2 | 33 | 61 | 2 | 0,272 | |
| 63/28 / HA | 28 | 68 | 18 | 1.1 | 34,5 | 61,5 | 1 | 0.299 | |
| 1000906 | 61906 | 30 | 47 | 9 | 0,3 | 32 | 45 | 0,3 | 0.0433 |
| 1-0005 | 59 | 22 | 0,4 | 33 | 55 | 0,4 | 0,191 | ||
| 206 | 6206 | 62 | 16 | 1 | 35 | 57 | 1 | 0.218 | |
| 306K | 6306 | 72 | 19 | 1.1 | 36,5 | 65,5 | 1 | 0,354 | |
| 6406 | 90 | 23 | 1,5 | 38 | 82 | 1,5 | 0,805 | ||
| 6007 | 35 | 62 | 14 | 1 | 40 | 57 | 1 | 0.148 | |
| 6207 | 72 | 17 | 1.1 | 41,5 | 65,5 | 1 | 0,264 | ||
| 307K | 6307 | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,456 | |
| 307A | 6307TNI | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,443 | |
| 307U | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,481 | ||
| 407 | 6407 | 100 | 25 | 1,5 | 43 | 92 | 1,5 | 0,919 | |
| 6008 / C3 | 40 | 68 | 15 | 1 | 44,6 | 63,4 | 1 | 0,191 | |
| 208K | 6208 | 80 | 18 | 1.1 | 46,5 | 73,5 | 1 | 0,361 | |
| 6208 / HAP6 | 80 | 18 | 1.1 | 46,5 | 73,5 | 1 | 0,361 | ||
| 6208 / P5YB2 | 80 | 18 | 1.1 | 46,5 | 73,5 | 1 | 0,361 | ||
| 370208 | 80 | 18 | 1.1 | 46,5 | 73,5 | 1 | 0,362 | ||
| 6308 / P5YB2 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | ||
| 308 | 6308 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | |
| 308A | 6308TN1 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,611 | |
| 6308 / HA | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | ||
| 408K | 6408 | 110 | 27 | 2 | 49 | 101 | 2 | 1,2 | |
| 62/41 / HAP53 | 41 | 80 | 17 | 1.1 | 46,5 | 73,5 | 1 | 0.342 | |
| 6009 | 45 | 75 | 16 | 1 | 50 | 70 | 1 | 0,264 | |
| 209 | 6209 | 85 | 19 | 1.1 | 51,5 | 78,5 | 1 | 0,428 | |
