Nguồn gốc:
Trung Quốc
Hàng hiệu:
ZH
Chứng nhận:
IS09001
Số mô hình:
32318

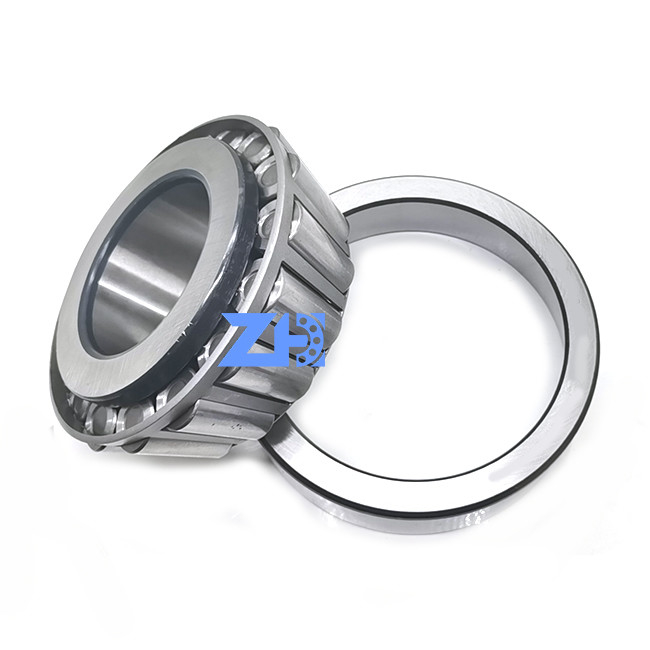

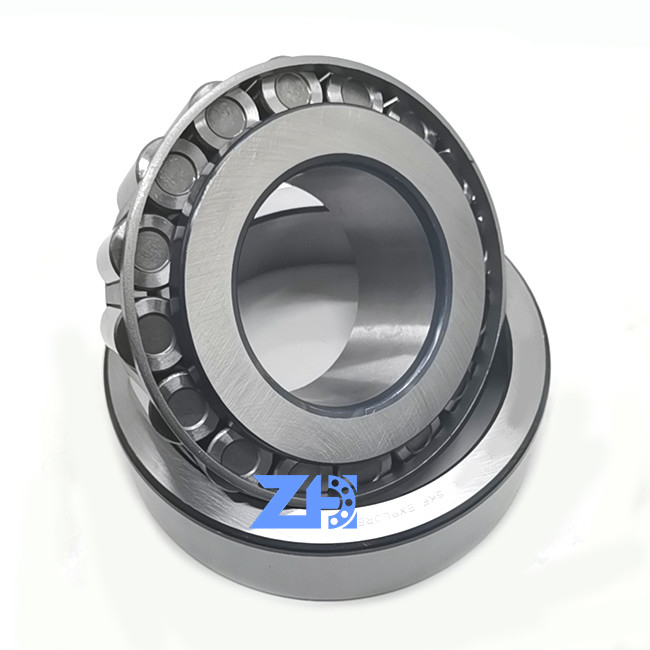

Động cơ xích cuộn 32318 32318C5 32318C3 90*190*67.5mm
Product introduction
Lối xích cuộn cong được sử dụng chủ yếu để chịu tải tích hợp luồng và trục dựa trên tải trọng luồng, nói chung không phù hợp để chịu tải trọng trục một mình,Các vòng bi có thể được lắp đặt tương ứng với vòng tròn bên trong (với một bộ đầy đủ các cuộn và giữ) và vòng bên ngoài.
| d |
90mm
|
Chiều kính khoan |
|---|---|---|
| D |
190mm
|
Chiều kính bên ngoài |
| T |
67.5mm
|
Tổng chiều rộng |
| d1 |
≈133.9mm
|
Chiều kính vai của vòng trong |
| B |
64mm
|
Chiều rộng của vòng bên trong |
| C |
53mm
|
Chiều rộng của vòng ngoài |
| r1,2 |
- Min.4mm
|
Kích thước của vòng tròn bên trong |
| r3,4 |
- Min.3mm
|
Kích thước chamfer của vòng ngoài |
| a |
44.3mm
|
Khoảng cách mặt bên đến điểm áp suất |
| da |
Tối đa.109mm
|
Chiều kính của trụ trục trục |
|---|---|---|
| db |
- Min.105.5mm
|
Chiều kính của trụ trục trục |
| Da |
- Min.157mm
|
Chiều kính của trụ nhà |
| Da |
Tối đa.177.5mm
|
Chiều kính của trụ nhà |
| Db |
- Min.177mm
|
Chiều kính của trụ nhà |
| Ca |
- Min.7mm
|
Chiều rộng tối thiểu của không gian cần thiết trong nhà ở trên mặt bên lớn |
| Cb |
- Min.14.5mm
|
Độ rộng tối thiểu của không gian cần thiết trong nhà ở trên mặt bên nhỏ |
| ra |
Tối đa.4mm
|
Xanh của filet trục |
| rb |
Tối đa.3mm
|
bán kính của vỏ filet |
| Chỉ số tải động cơ cơ bản | C |
487kN
|
|---|---|---|
| Đánh giá tải tĩnh cơ bản | C0 |
610kN
|
| Giới hạn tải mệt mỏi | Pu |
65.5kN
|
| Tốc độ tham chiếu |
2 600r/min
|
|
| Giới hạn tốc độ |
3 600r/min
|
|
| Giá trị giới hạn | e |
0.35
|
| Nhân tố tính toán | Y |
1.7
|
| Nhân tố tính toán | Y0 |
0.9
|
|
Đường đệm số.
|
Kích thước ranh giới
|
Đánh giá tải cơ bản (kN)
|
Giới hạn tốc độ
|
Vật thể
|
||||||||
|
mm
|
Động lực
|
Chế độ tĩnh
|
rpm
|
Kg
|
||||||||
|
d
|
D
|
T
|
B
|
C
|
Rmin
|
rmin
|
Cr
|
Cor
|
Mỡ
|
Dầu
|
≈
|
|
|
32303
|
17
|
47
|
20.25
|
19
|
16
|
1
|
1
|
35.4
|
36.6
|
8000
|
11000
|
0.174
|
|
32304
|
20
|
52
|
22.25
|
21
|
18
|
1.5
|
1.5
|
42.7
|
46.4
|
7500
|
10000
|
0.231
|
|
32305
|
25
|
62
|
25.25
|
24
|
20
|
1.5
|
1.5
|
61.7
|
68.9
|
6000
|
8000
|
0.367
|
|
32306
|
30
|
72
|
28.75
|
27
|
23
|
1.5
|
1.5
|
81.7
|
97.6
|
5300
|
7000
|
0.56
|
|
32307
|
35
|
80
|
32.75
|
31
|
25
|
2
|
1.5
|
99.1
|
119
|
4800
|
6300
|
0.77
|
|
32308
|
40
|
90
|
35.25
|
33
|
27
|
2
|
1.5
|
115
|
149
|
4000
|
5300
|
1.05
|
|
32309
|
45
|
100
|
38.25
|
36
|
30
|
2
|
1.5
|
145
|
191
|
3600
|
4800
|
1.4
|
|
32310
|
50
|
110
|
42.25
|
40
|
33
|
2.5
|
2
|
177
|
239
|
3200
|
4300
|
1.89
|
|
32311
|
55
|
120
|
45.5
|
43
|
35
|
2.5
|
2
|
203
|
274
|
3000
|
4000
|
2.37
|
|
32312
|
60
|
130
|
48.5
|
46
|
37
|
3
|
2.5
|
226
|
306
|
2600
|
3600
|
2.9
|
|
32313
|
65
|
140
|
51
|
48
|
39
|
3
|
2.5
|
259
|
353
|
2400
|
3400
|
3.51
|
|
32314
|
70
|
150
|
54
|
51
|
42
|
3
|
2.5
|
298
|
413
|
2000
|
3000
|
4.35
|
|
32315
|
75
|
160
|
58
|
55
|
45
|
3
|
2.5
|
346
|
488
|
2000
|
3000
|
5.34
|
|
32316
|
80
|
170
|
61.5
|
58
|
48
|
3
|
2.5
|
387
|
549
|
1900
|
2800
|
6.38
|
|
32317
|
85
|
180
|
63.5
|
60
|
49
|
4
|
3
|
421
|
599
|
1800
|
2600
|
7.3
|
|
32318
|
90
|
190
|
67.5
|
64
|
53
|
4
|
3
|
477
|
690
|
1700
|
2400
|
8.78
|
|
32319
|
95
|
200
|
71.5
|
67
|
55
|
4
|
3
|
515
|
745
|
1700
|
2400
|
10.7
|
|
32320
|
100
|
215
|
77.5
|
73
|
60
|
4
|
3
|
572
|
780
|
1600
|
2200
|
3
|
|
32321
|
105
|
225
|
81.5
|
77
|
63
|
4
|
3
|
646
|
955
|
1500
|
2000
|
14.5
|
|
32322
|
110
|
240
|
84.5
|
80
|
65
|
4
|
3
|
722
|
1070
|
1400
|
1900
|
17.8
|
|
32324
|
120
|
260
|
90.5
|
86
|
69
|
4
|
3
|
824
|
1240
|
1300
|
1800
|
21.7
|
|
32334
|
170
|
360
|
128
|
120
|
100
|
3.7
|
1.3
|
1300
|
1760
|
850
|
1100
|
59.5
|
