Nguồn gốc:
Trung Quốc
Hàng hiệu:
ZH
Chứng nhận:
IS09001
Số mô hình:
23220-2RS VT143
23220-2RS VT143 23220-ZZ VT143 23220-RS VT143 23220W 23220J2Q 23220ECK 23220CC 23220 CA 23220CB
P0 P6 P5 P3 P4 P2 Cấp độ chất lượng VÒNG BI ĐŨA CẦU THÉP CHROME
Giới thiệu sản phẩm

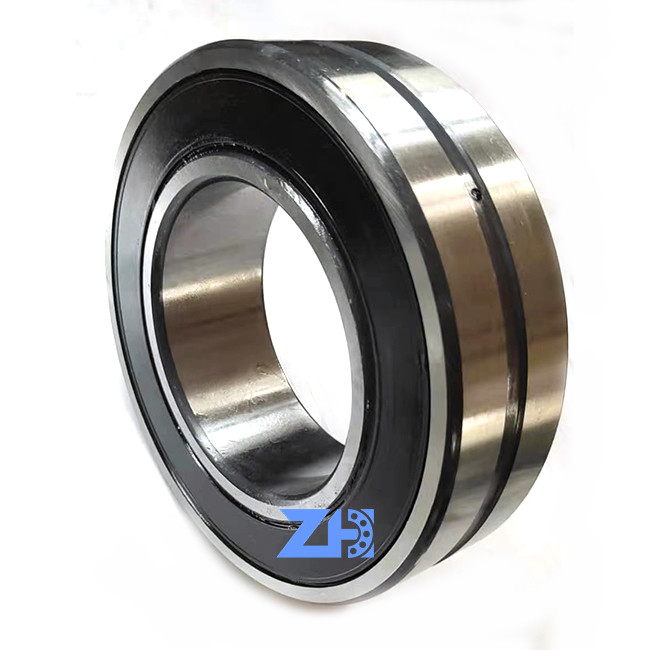

23220-2RS/VT143 là một loại vòng bi lăn được thiết kế để chịu tải trọng hướng tâm và hướng trục cao trong các ứng dụng có sự sai lệch giữa trục và vỏ.
Dưới đây là một số tính năng và đặc điểm chính của vòng bi đũa cầu:

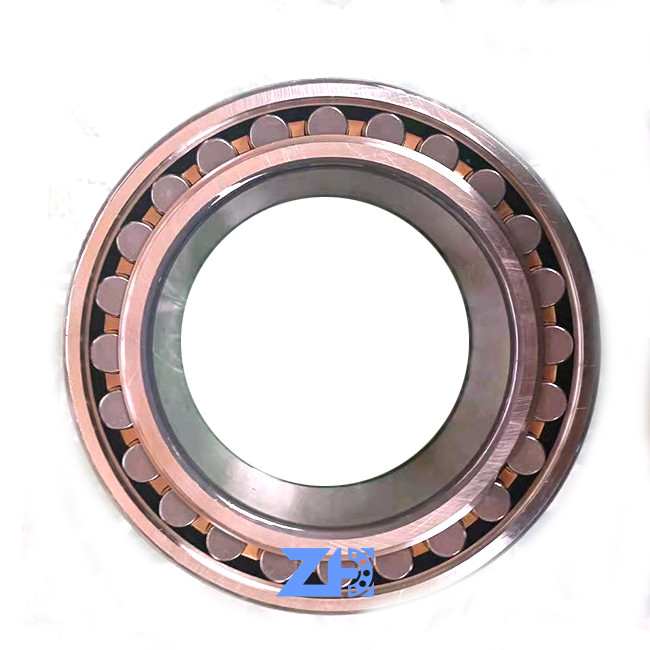

Cấu tạo: Vòng bi đũa cầu bao gồm vòng trong, vòng ngoài, một bộ đũa lăn và một vòng cách.
Các đũa lăn có hình dạng như thùng và được đặt đối xứng giữa vòng trong và vòng ngoài. Vòng cách giữ các đũa lăn đúng vị trí và giúp giảm ma sát.
Tự căn chỉnh: Vòng bi đũa cầu có rãnh lăn hình cầu ở vòng ngoài, cho phép vòng bi bù đắp cho sự sai lệch giữa trục và vỏ.
Tính năng này đặc biệt hữu ích trong các ứng dụng có độ võng trục hoặc lỗi lắp đặt.
Khả năng chịu tải: Vòng bi đũa cầu có thể chịu tải trọng hướng tâm và hướng trục cao. Khả năng chịu tải phụ thuộc vào các yếu tố như kích thước vòng bi, vật liệu, thiết kế và số lượng đũa lăn
| d |
100 mm
|
Đường kính lỗ trục |
|---|---|---|
| D |
180 mm
|
Đường kính ngoài |
| B |
60.3 mm
|
Chiều rộng |
| d2 |
≈114 mm
|
Đường kính vai vòng trong |
| D1 |
≈159 mm
|
Đường kính vai/rãnh vòng ngoài |
| b |
8.3 mm
|
Chiều rộng rãnh bôi trơn |
| K |
4.5 mm
|
Đường kính lỗ bôi trơn |
| r1,2 |
tối thiểu.2.1 mm
|
Kích thước vát mép |
| da |
tối thiểu.112 mm
|
Đường kính mâm trục |
|---|---|---|
| da |
tối đa.114 mm
|
Đường kính mâm trục |
| Da |
tối đa.168 mm
|
Đường kính mâm vỏ |
| ra |
tối đa.2 mm
|
Bán kính bo tròn |
| Tải trọng động cơ bản | C |
499 kN
|
|---|---|---|
| Tải trọng tĩnh cơ bản | C0 |
600 kN
|
| Giới hạn tải trọng mỏi | Pu |
63 kN
|
| Tốc độ giới hạn |
1 700 vòng/phút
|
|
| Giá trị giới hạn | e |
0.3
|
| Hệ số tính toán | Y1 |
2.3
|
| Hệ số tính toán | Y2 |
3.4
|
| Hệ số tính toán | Y0 |
2.2
|
| d |
100 mm
|
Đường kính lỗ trục |
|---|---|---|
| D |
180 mm
|
Đường kính ngoài |
| B |
60.3 mm
|
Chiều rộng |
| d2 |
≈114 mm
|
Đường kính vai vòng trong |
| D1 |
≈159 mm
|
Đường kính vai/rãnh vòng ngoài |
| b |
8.3 mm
|
Chiều rộng rãnh bôi trơn |
| K |
4.5 mm
|
Đường kính lỗ bôi trơn |
| r1,2 |
tối thiểu.2.1 mm
|
Kích thước vát mép |
