Nguồn gốc:
Trung Quốc
Hàng hiệu:
ZH
Chứng nhận:
IS09001
Số mô hình:
30311

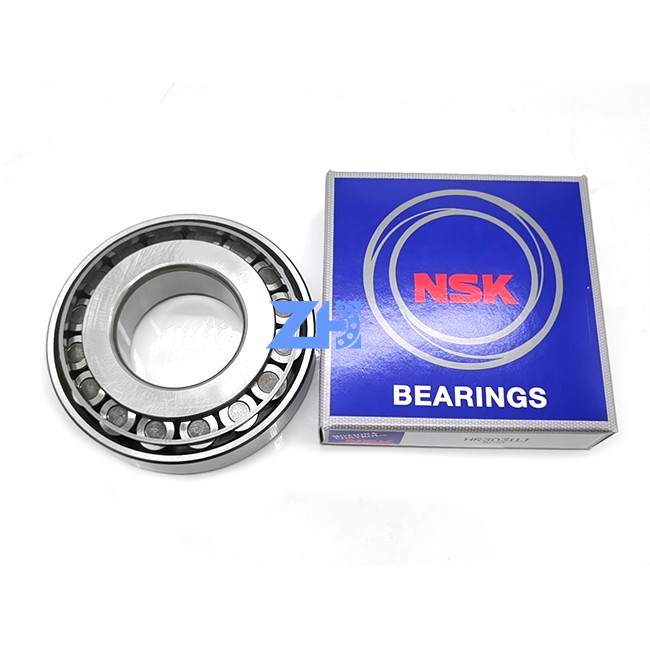

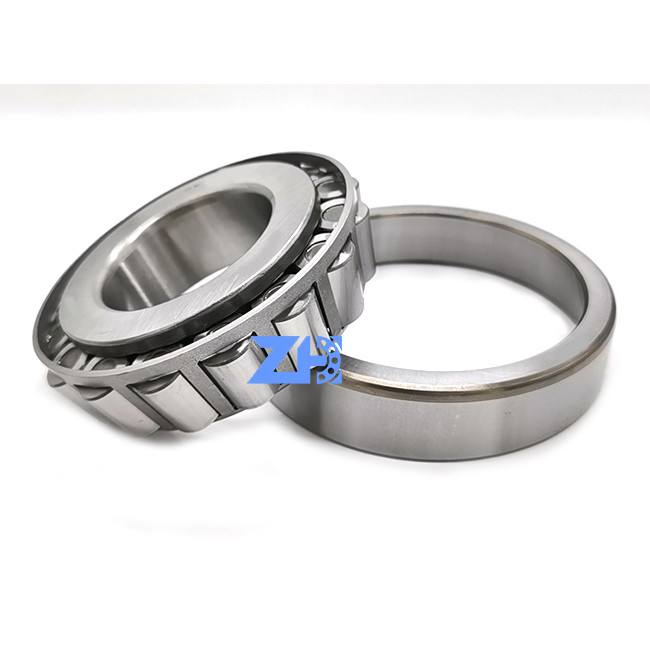

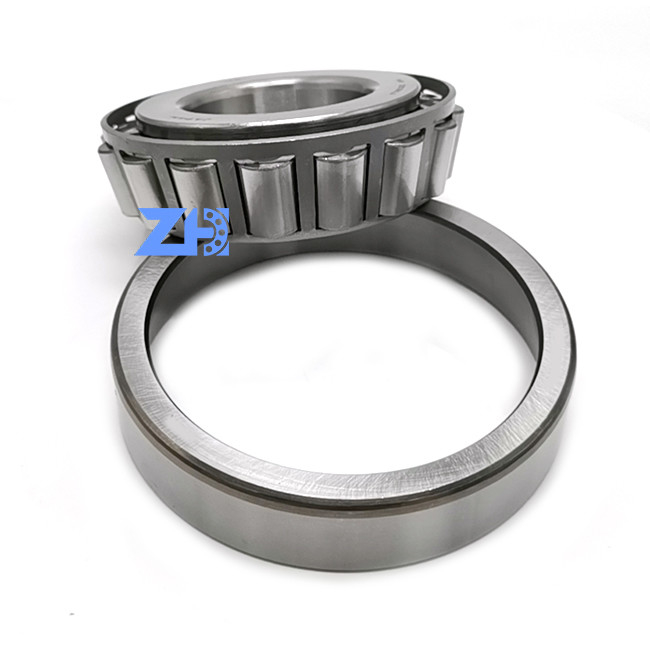

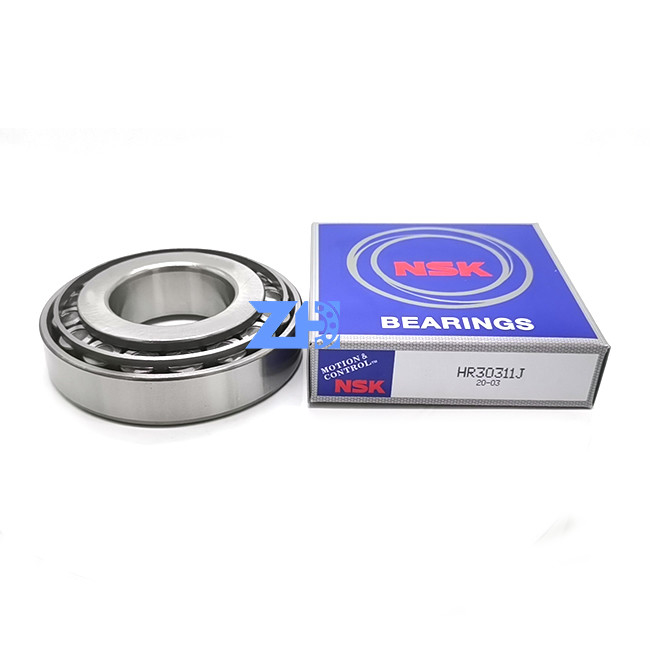

Sản xuất chuyên nghiệp THÉP CHROME 30311 30311RS 30311C2 55*120*31.5mm VÒNG BI CUỐN CON
Giới thiệu sản phẩm
30311 Khả năng chịu tải trọng dọc trục của vòng bi côn một dãy phụ thuộc vào góc tiếp xúc, tức là góc của rãnh lăn vòng ngoài, góc càng lớn thì khả năng chịu tải trọng dọc trục càng lớn. Vòng bi côn chủ yếu dùng để chịu tải trọng hướng tâm, chủ yếu là tải trọng kết hợp hướng tâm và dọc trục. So với vòng bi tiếp xúc góc,
Ứng dụng của vòng bi côn inch:
Vòng bi côn inch được sử dụng rộng rãi trong ô tô, nhà máy cán, khai thác mỏ, luyện kim,
máy nhựa, v.v.
| Đường kính lỗ | 55 mm |
| Đường kính ngoài | 120 mm |
| Chiều rộng, tổng | 31.5 mm |
| Chiều rộng, vòng trong | 29 mm |
| Chiều rộng, vòng ngoài | 25 mm |
| Góc tiếp xúc | 12.953 ° |
| d |
55 mm
|
Đường kính lỗ |
|---|---|---|
| D |
120 mm
|
Đường kính ngoài |
| T |
31.5 mm
|
Tổng chiều rộng |
| d1 |
≈84 mm
|
Đường kính vai vòng trong |
| B |
29 mm
|
Chiều rộng vòng trong |
| C |
25 mm
|
Chiều rộng vòng ngoài |
| r1,2 |
tối thiểu.2.5 mm
|
Kích thước vát mép vòng trong |
| r3,4 |
tối thiểu.2 mm
|
Kích thước vát mép vòng ngoài |
| a |
23.986 mm
|
Khoảng cách mặt bên đến điểm áp lực |
| da |
tối đa.72 mm
|
Đường kính gối đỡ trục |
|---|---|---|
| db |
tối thiểu.66.5 mm
|
Đường kính gối đỡ trục |
| Da |
tối thiểu.104 mm
|
Đường kính gối đỡ vỏ |
| Da |
tối đa.110.5 mm
|
Đường kính gối đỡ vỏ |
| Db |
tối thiểu.111 mm
|
Đường kính gối đỡ vỏ |
| Ca |
tối thiểu.4 mm
|
Chiều rộng không gian tối thiểu cần thiết trong vỏ ở mặt lớn |
| Cb |
tối thiểu.6.5 mm
|
Chiều rộng không gian tối thiểu cần thiết trong vỏ ở mặt nhỏ |
| ra |
tối đa.2.5 mm
|
Bán kính vát mép trục |
| rb |
tối đa.2 mm
|
Bán kính vát mép vỏ |
| Tải trọng động cơ bản | C |
176 kN
|
|---|---|---|
| Tải trọng tĩnh cơ bản | C0 |
163 kN
|
| Giới hạn tải trọng mỏi | Pu |
19.3 kN
|
| Tốc độ tham chiếu |
4 800 vòng/phút
|
|
| Tốc độ giới hạn |
5 600 vòng/phút
|
|
| Giá trị giới hạn | e |
0.35
|
| Hệ số tính toán | Y |
1.7
|
| Hệ số tính toán | Y0 |
0.9
|
| da |
tối đa.72 mm
|
Đường kính gối đỡ trục |
|---|---|---|
| db |
tối thiểu.66.5 mm
|
Đường kính gối đỡ trục |
| Da |
tối thiểu.104 mm
|
Đường kính gối đỡ vỏ |
| Da |
tối đa.110.5 mm
|
Đường kính gối đỡ vỏ |
| Db |
tối thiểu.111 mm
|
Đường kính gối đỡ vỏ |
| Ca |
tối thiểu.4 mm
|
Chiều rộng không gian tối thiểu cần thiết trong vỏ ở mặt lớn |
| Cb |
tối thiểu.6.5 mm
|
Chiều rộng không gian tối thiểu cần thiết trong vỏ ở mặt nhỏ |
| ra |
tối đa.2.5 mm
|
Bán kính vát mép trục |
| rb |
tối đa.2 mm
|
Bán kính vỏ |
