Nguồn gốc:
Trung Quốc
Hàng hiệu:
ZH
Chứng nhận:
IS09001
Số mô hình:
32309

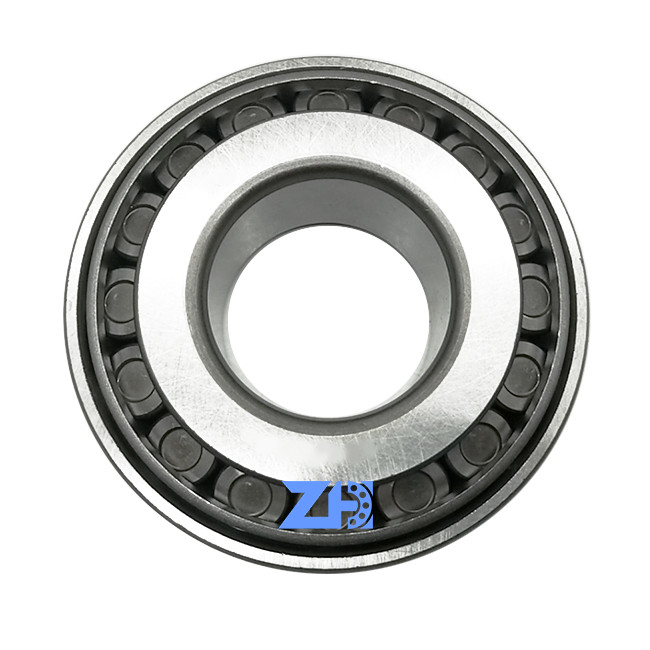

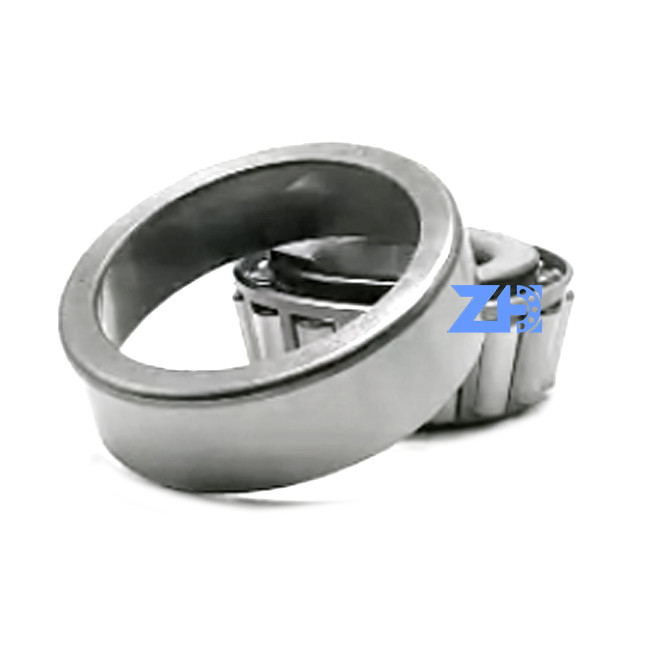

Vòng bi côn chịu tải nặng, thời gian sử dụng lâu dài 45*100*38.25mm 32309 32309RS 32309C3
Giới thiệu sản phẩm
Vòng bi côn, góc giữa đường sinh của rãnh ngoài và đường thẳng, vòng bi có thể chịu tải nặng và các loại Vòng bi côn khác, nó chủ yếu chịu tải kết hợp dựa trên tải trọng hướng trục một chiều, nhưng không chỉ tải trọng hướng tâm.
| Đường kính lỗ | 45 mm |
| Đường kính ngoài | 100 mm |
| Chiều rộng, tổng | 38.25 mm |
| Chiều rộng, vòng trong | 36 mm |
| Chiều rộng, vòng ngoài | 30 mm |
| Góc tiếp xúc | 12.953 ° |
| Tải trọng động cơ bản | C |
173 kN
|
|---|---|---|
| Tải trọng tĩnh cơ bản | C0 |
170 kN
|
| Giới hạn tải trọng mỏi | Pu |
20.4 kN
|
| Tốc độ tham khảo |
5 300 vòng/phút
|
|
| Tốc độ giới hạn |
7 000 vòng/phút
|
|
| Giá trị giới hạn | e |
0.35
|
| Hệ số tính toán | Y |
1.7
|
| Hệ số tính toán | Y0 |
0.9
|
| d |
45 mm
|
Đường kính lỗ |
|---|---|---|
| D |
100 mm
|
Đường kính ngoài |
| T |
38.25 mm
|
Tổng chiều rộng |
| d1 |
≈71.1 mm
|
Đường kính vai vòng trong |
| B |
36 mm
|
Chiều rộng vòng trong |
| C |
30 mm
|
Chiều rộng vòng ngoài |
| r1,2 |
tối thiểu.2 mm
|
Kích thước vát mép vòng trong |
| r3,4 |
tối thiểu.1.5 mm
|
Kích thước vát mép vòng ngoài |
| a |
24.75 mm
|
Khoảng cách mặt bên đến điểm áp lực |
| da |
tối đa.57 mm
|
Đường kính gối đỡ trục |
|---|---|---|
| db |
tối thiểu.55 mm
|
Đường kính gối đỡ trục |
| Da |
tối thiểu.82 mm
|
Đường kính gối đỡ vỏ |
| Da |
tối đa.92 mm
|
Đường kính gối đỡ vỏ |
| Db |
tối thiểu.93 mm
|
Đường kính gối đỡ vỏ |
| Ca |
tối thiểu.4 mm
|
Chiều rộng không gian tối thiểu cần thiết trong vỏ ở mặt lớn |
| Cb |
tối thiểu.8 mm
|
Chiều rộng không gian tối thiểu cần thiết trong vỏ ở mặt nhỏ |
| ra |
tối đa.2 mm
|
Bán kính vát mép trục |
| rb |
tối đa.1.5 mm
|
Bán kính vát mép vỏ |
Bộ sưu tập 32309
| 32205 | 30309D | GM35VL | 32207 | NUP2211 |
| T7FC060 | NUP2207=140 | NUP2206=130 | NUP205E | HMGC48 |
| M2X150 | 30312D | 6008 | NUP207=120 | NUP309 |
| M2X170 | NUP2209 | NUP307 | NUP2209=160 | 30312D |
| M2X210 | JMF23 | 30210 | 6305 | GM35VA |
| HMGF57 | JMF151 | 30311D | NUP2211=250 | 30312D=155 |
| NUP306 | 11749/11710 | 30210 | KMF160-PC360-7 | SG04 |
| NUP307 | NUP309=180 | KMF125-PC200-8 | MSG-27P | SG025 |
| KMF41-PC60 | NUP309 | M2X96 | NUP207 | HMGC32 |
| NUP308 | NUP206 | MCB172 | HMS072 | HMGF35 |
| JMF29 | 6305M | NUP206E | AP5S67 | M2X63 |
| NUP307 | 4T-30307 | M2X55 | NUP308=140 | NUP2208=210 |
| 30312D | SG08 | NUP307 | T7FC055=300 | NUP307=110 |
| NIP2310 | GM17VA | NUP307 | NUP309 | JMF195 |
| NUP208E | JMV-44/22 | NUP309=180 | JMF250 | NUP2212 |
| NUP308=14 | KMF125-PC200-7 | JMV-53/31 | 15578 | |
| T7FC065 | NUP2310 | NUP310 | MAG85 | NUP306 |
| 30309D=110 | 30309D | KMF90-PC200-6 | 30312 | NUP308 |
| NUP207/NUP306 | NUP2211 | NUP2206 | NUP207 |
Câu hỏi thường gặp:
Q1: Tôi muốn mua sản phẩm của quý vị, làm thế nào để thanh toán?
A: Quý vị có thể thanh toán qua T/T, L/C, WEST UNION, ESCROW, PAYPAL, V.V. Đặc biệt là ESCROW, được bảo đảm bởi .com. Nó an toàn và hiệu quả.
Q2: Làm thế nào quý vị có thể đảm bảo chất lượng?
A: Nếu quý vị gặp vấn đề về chất lượng, chúng tôi hứa sẽ đổi hàng hoặc hoàn tiền cho quý vị.
Q3: Nếu chúng tôi không tìm thấy thứ mình muốn trên trang web của quý vị, chúng tôi nên làm gì?
A: Quý vị có thể gửi email mô tả và hình ảnh sản phẩm quý vị cần, chúng tôi sẽ kiểm tra xem chúng tôi có không. Chúng tôi phát triển các mặt hàng mới mỗi tháng, và một số trong số đó chưa được tải lên trang web kịp thời. Hoặc quý vị có thể gửi mẫu cho chúng tôi bằng chuyển phát nhanh, chúng tôi sẽ phát triển mặt hàng này để mua số lượng lớn.
Q4: Chúng tôi có thể mua 1 chiếc mỗi mặt hàng để kiểm tra chất lượng không?
A: Có, chúng tôi rất vui lòng gửi 1 chiếc để kiểm tra chất lượng nếu chúng tôi có mặt hàng quý vị cần trong kho.
Tại sao chọn chúng tôi? 1. Hãy nói chuyện - chúng tôi không có rào cản ngôn ngữ.
2. Yêu cầu thêm thông tin sản phẩm - có gần 2000 sản phẩm cho quý vị lựa chọn!
3. Viết thư cho chúng tôi để báo giá - trả lời quý vị trong vòng 24 giờ, báo giá có thể sẵn sàng trong 2 phút cho một sản phẩm có sẵn.
