Nguồn gốc:
Trung Quốc
Hàng hiệu:
ZH
Chứng nhận:
IS09001
Số mô hình:
22326CA
Sản xuất chuyên nghiệp 22326CA 22326CC 22326ECK 22326FA 22326JA 130*280*93mm CHROME STEEL vòng bi hình cầu P0 P5 P3 P2 Mức độ chất lượng
Product introduction(Giá rẻ và chất lượng cao)
22326CAVòng bi cuộn cong có một vòng xoay bên trong hình nón và một đường đua vòng xoay bên ngoài, và cuộn cuộn cong được sắp xếp giữa hai.Các đường chiếu của tất cả các bề mặt hình nón gặp nhau ở cùng một điểm trên trục mang.Thiết kế này làm cho vòng bi cuộn cong đặc biệt phù hợp với việc chịu tải tích hợp (điều trục và trục).Khả năng tải trục của vòng bi chủ yếu được xác định bởi góc tiếp xúc α.Càng lớn góc alpha, khả năng tải trọng trục càng cao.Kích thước góc được thể hiện bằng cách tính hệ số e.Giá trị e càng lớn, góc tiếp xúc càng lớn và khả năng áp dụng của vòng bi càng lớnchịu tải trọng trục.
| Bên trong Ø (mm): | 130 |
| Bên ngoài Ø (mm): | 280 |
| Độ rộng (mm): | 93 |
| Nhiệt độ hoạt động: | +120°C |
| Nhiệt độ hoạt động: | -40°C |
| Bore: | hình trụ |
| Chấp nhận nội bộ: | CN (Tiêu chuẩn) |
| Vật liệu vòng: | Thép xách lăn |
| Vật liệu của các yếu tố Rolling: | Thép xách lăn |
| Vật liệu lồng: | Đồng |
| Loại bôi trơn: | dầu |
| Magnetic: | Ừ |
| Độ khoan dung đối với bên trong-Ø (mm): | 0/-0,025 |
| Độ khoan dung đối với bên ngoài-Ø (mm): | 0/-0,035 |
| Độ khoan dung cho chiều rộng (mm): | 0/-0,25 |
| Norm: | DIN 635-2 |
| Sự sai đường góc cho phép: | 3° |
| Trọng lượng mặt hàng: | 28,50 kg |
| Chiều kính khoan | 130mm |
| Chiều kính bên ngoài | 280mm |
| Chiều rộng | 93mm |
| da |
- Min.147mm
|
Chiều kính của trụ trục trục |
|---|---|---|
| Da |
Tối đa.263mm
|
Chiều kính của trụ nhà |
| ra |
Tối đa.3mm
|
Phân kính của filet |
| d |
130mm
|
Chiều kính khoan |
|---|---|---|
| D |
280mm
|
Chiều kính bên ngoài |
| B |
93mm
|
Chiều rộng |
| d2 |
≈164mm
|
Chiều kính vai của vòng trong |
| D1 |
≈233mm
|
Chiều kính vai/chỗ trống của vòng bên ngoài |
| b |
16.7mm
|
Chiều rộng của rãnh bôi trơn |
| K |
9mm
|
Chiều kính của lỗ bôi trơn |
| r1,2 |
- Min.4mm
|
Kích thước chamfer |
| Chỉ số tải động cơ cơ bản | C |
1 176kN
|
|---|---|---|
| Đánh giá tải tĩnh cơ bản | C0 |
1 320kN
|
| Giới hạn tải mệt mỏi | Pu |
114kN
|
| Tốc độ tham chiếu |
1 800r/min
|
|
| Giới hạn tốc độ |
2 400r/min
|
|
| Giá trị giới hạn | e |
0.35
|
| Nhân tố tính toán | Y1 |
1.9
|
| Nhân tố tính toán | Y2 |
2.9
|
| Nhân tố tính toán | Y0 |
1.8
|
22326CA Bộ sưu tập
| NUP307 | T7FC055=300 | SG02 | HMK3525 | NUP207 | NUP308 | NUP2209 | NUP307 | NUP309180 |
| NUP205E | NUP309 | SG15 | 30309D | HMGF57 | NUP309 | NUP2212 | 30311D | |
| M5X130 | 30312D | 30314D = 250 | 30210 | SG08 | NUP309 | NUP2212 | T7FC055 | |
| NUP306 | 30314D | KMF41-PC60-7 | 30210 | GM17VA | NUP2212 | NUP2211 | NIP2310 | |
| NUP208E | NUP309 | KMF90-PC200-6 | 30311D | JMV-44/22 | 30312D156 | 30312D155 | NUP2207140 | |
| NUP2212 | JMF29 | NUP2206 | SG04 | GM35VA | M2X96 | M2X120 | NUP2206130 | |
| NUP206 | JMF23 | NUP2207 | SG025 | GM35VL | MCB172 | 32207 | NUP309180 | |
| NUP308=140 | JMF151 | GM38VB | M2X146 | T7FC060 | 30312 | NUP309 | ||
| NUP309 | JMF195 | JMV-53/31 | HMT36FA | M2X150 | NUP207 | 30312D | NUP310 | |
| NUP206 | JMF250 | MAG85 | HMGC32 | M2X170 | 6213 | 30312D | NUP2310 | |
| 6305M | M2X55 | MAG120 | HMGF35 | M2X210 | NUP308 | NUP308 | NUP310 | |
| NUP207 | M2X63 | MAG150 | HMGF36 | SG20 | NUP2207 | DNB50/60 | NUP307 | |
| 30309D | KMF125-PC200-8 | NUP206E | HMGC48 | HMS072 | 6305 | NUP308 | NUP2208 | |
| NUP207 | KMF160-PC360-7 | 15578 | NUP309 | AP5S67 | NUP2211=250 | 30309D=110 | MAG150 | |
| NUP307 | MSG-27P | NUP306 | T7FC055 | 11749/11710 | T7FC055 | AP5S53 | TM09 |

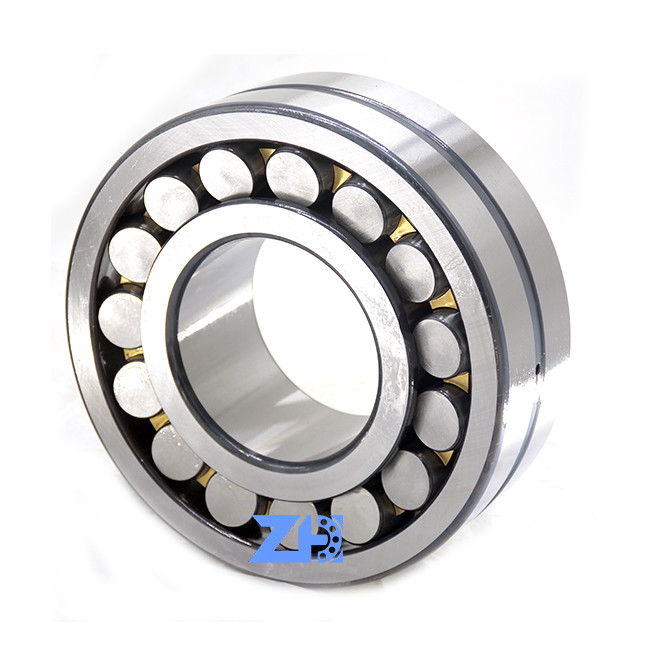

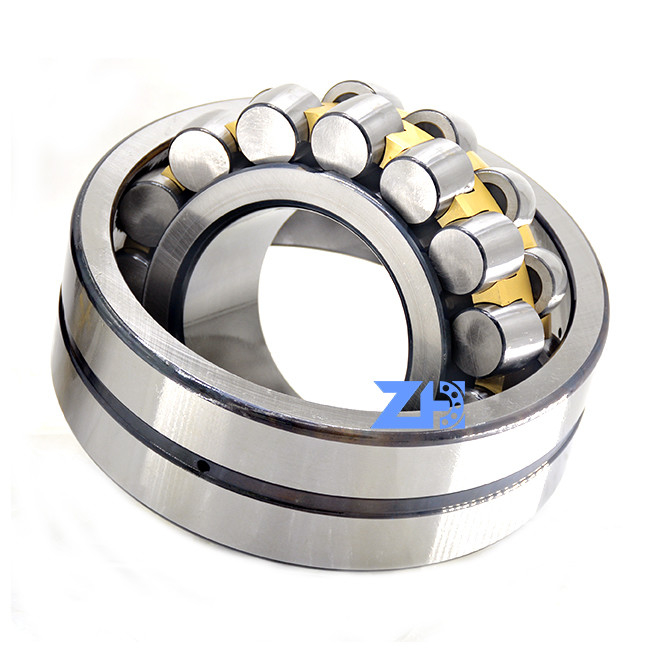

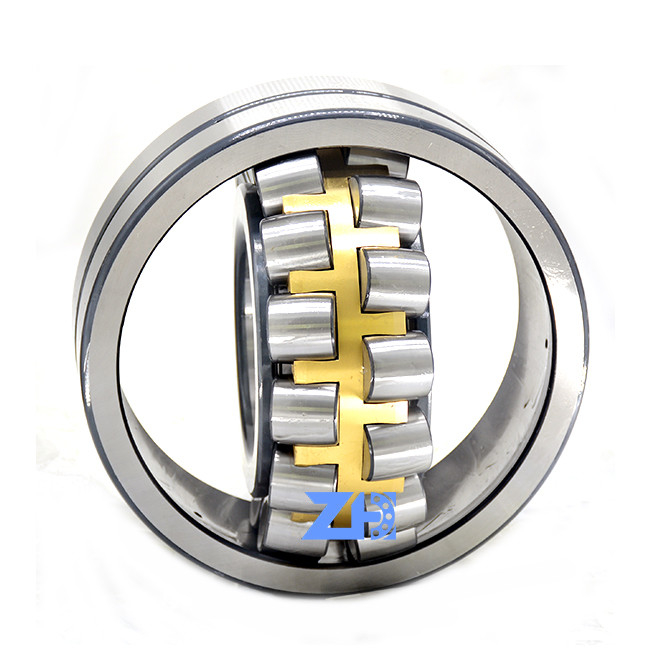

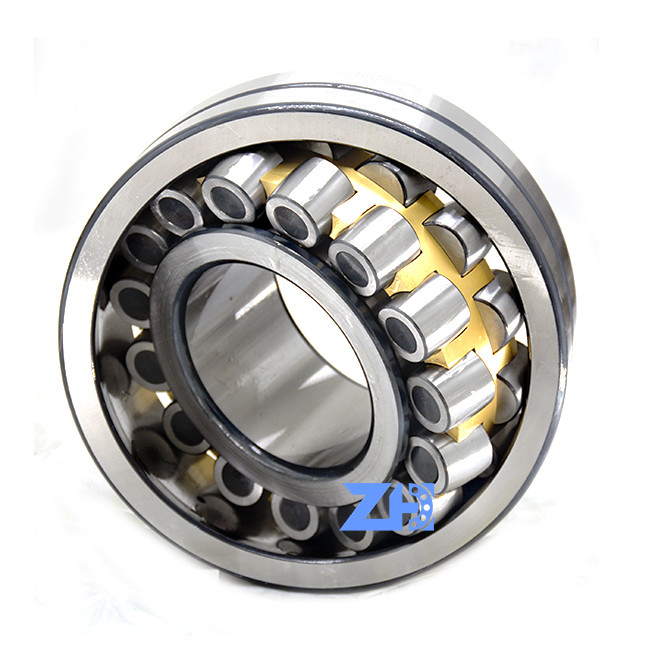

Triển lãm hình ảnh
