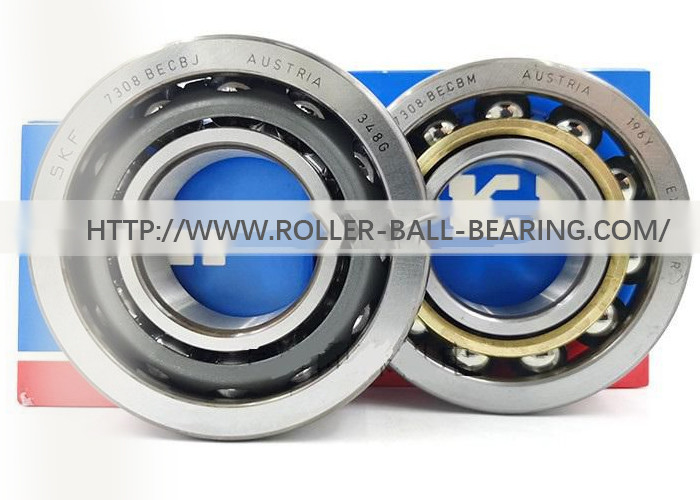

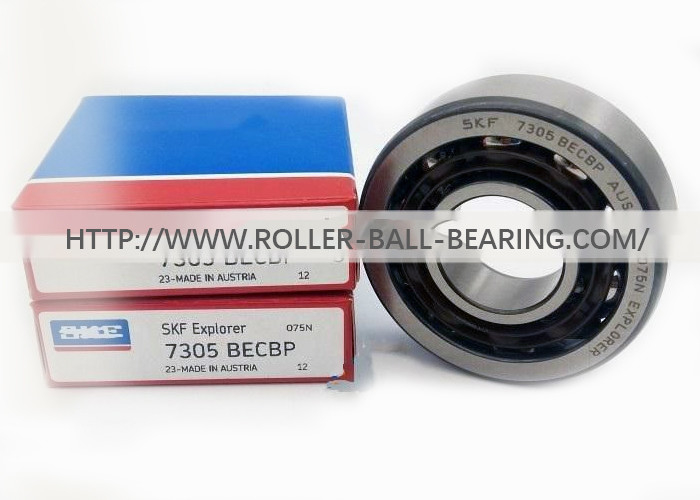

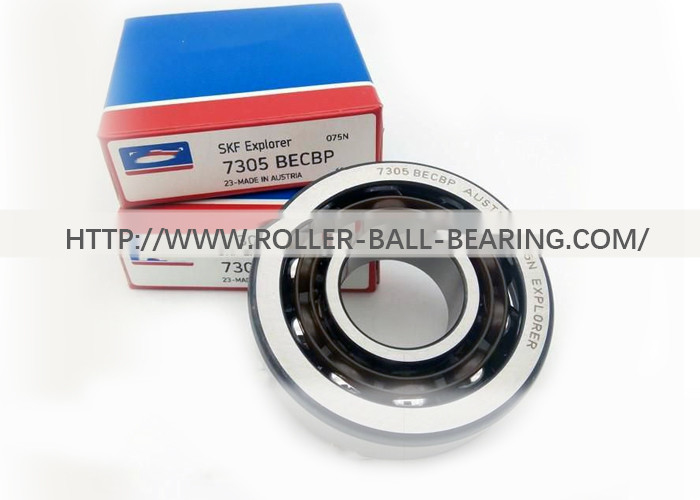

Vòng bi tiếp xúc góc 7303 7304 7305 7306 7307 7308 7309 7310 7311 7312
Vòng bi cầu tiếp xúc góc có rãnh trên vòng trong và vòng ngoài, vòng trong và vòng ngoài có thể dịch chuyển tương đối với nhau dọc theo hướng trục của vòng bi.Các ổ trục này đặc biệt thích hợp để chịu được tải trọng hỗn hợp, tức là tải trọng tác động đồng thời theo cả hướng xuyên tâm và hướng trục.Khả năng chịu tải dọc trục của ổ bi tiếp xúc góc tăng lên khi góc tiếp xúcαtăng.Góc tiếp xúc là góc giữa đường nối điểm tiếp xúc của bi và mương trong mặt phẳng hướng tâm và đường thẳng đứng của trục ổ bi.
Các mô hình ổ bi tiếp xúc góc được chia thành:α= 15°ổ bi tiếp xúc góc (loại 70000C);α= 25°ổ bi tiếp xúc góc (loại 70000AC);α= 40°vòng bi tiếp xúc góc (loại 70000B) Vòng bi tiếp xúc góc kép ghép nối sau [70000C (loại AC, B) / DB];Vòng bi cầu tiếp xúc góc kép ghép cặp mặt đối mặt [70000C (loại AC, B) / DF];loạt ghép nối góc kép Vòng bi tiếp xúc [70000C (AC, B) / loại DT];ổ bi tiếp xúc góc bốn điểm (loại QJ0000).Chất liệu của lồng là đồng thau, nhựa tổng hợp,… tùy theo loại ổ trục và điều kiện sử dụng.
| người mẫu | d | D | B | niêm phong (C-15 °, AC-25 °, B-40 °) | Mức độ chính xác | trọng lượng (kg) |
| 7303 | 17 | 47 | 14 | C, AC, B | P0, P5, P4 | 0,113 |
| 7304 | 20 | 52 | 15 | C, AC, B | P0, P5, P4 | 0,145 |
| 7305 | 25 | 62 | 17 | C, AC, B | P0, P5, P4 | 0,235 |
| 7306 | 30 | 72 | 19 | C, AC, B | P0, P5, P4 | 0,345 |
| 7307 | 35 | 80 | 21 | C, AC, B | P0, P5, P4 | 0,464 |
| 7308 | 40 | 90 | 23 | C, AC, B | P0, P5, P4 | 0,636 |
| 7309 | 45 | 100 | 25 | C, AC, B | P0, P5, P4 | 0,829 |
| 7310 | 50 | 110 | 27 | C, AC, B | P0, P5, P4 | 1,06 |
| 7311 | 55 | 120 | 29 | C, AC, B | P0, P5, P4 | 1,37 |
| 7312 | 60 | 130 | 31 | C, AC, B | P0, P5, P4 | 1,72 |
| 7313 | 65 | 140 | 33 | C, AC, B | P0, P5, P4 | 2,11 |
| 7314 | 70 | 150 | 35 | C, AC, B | P0, P5, P4 | 2,57 |
| 7315 | 75 | 160 | 37 | C, AC, B | P0, P5, P4 | 3.08 |
