Nguồn gốc:
Trung Quốc Nhật Bản
Hàng hiệu:
QIEAL ZH
Số mô hình:
3211-BD-XL-TVH

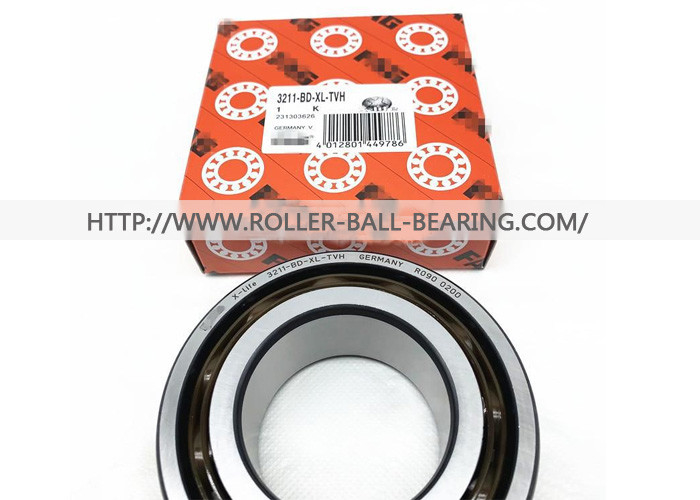

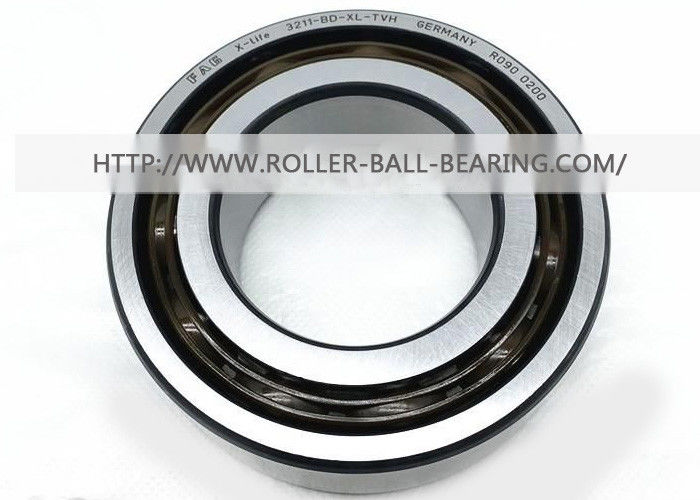

Vòng bi tiếp xúc góc đôi 3211BD 3211-BD-XL-TVH 3211-BD-XL-TVH-C3
Mô tả Sản phẩm
Vòng bi tiếp xúc góc có rãnh vòng trong và vòng ngoài được dịch chuyển tương đối với nhau theo phương của trục ổ lăn.Điều này có nghĩa là các ổ trục này được thiết kế để chứa tải trọng kết hợp, tức là đồng thời tác dụng tải trọng hướng tâm và tải trọng dọc trục.Khả năng chịu tải dọc trục của ổ bi tiếp xúc góc tăng khi góc tiếp xúc tăng.Góc tiếp xúc được định nghĩa là góc giữa đường nối các điểm tiếp xúc của bi và rãnh trong mặt phẳng hướng tâm, mà tải trọng tổng hợp được truyền từ rãnh này sang rãnh khác và một đường vuông góc với trục ổ lăn.
ổ bi tiếp xúc góc hàng đôi tương ứng với hai ổ bi tiếp xúc góc hàng đơn được bố trí ngược nhau.
| Tên vòng bi: |
Vòng bi 3211-BD-XL-2HRS-TVH |
| d | 55 mm |
| D | 100 mm |
| B | 33,2 mm |
| Tài liệu tham khảo | 3210-BD-XL-TVH |
| Trọng lượng | 0,93 kg |
| sapp cái gì | +8618620602705 |
| qireal220929@163.com |
| Ổ đỡ trục |
|
|
|
Kích thước (mm) |
|
|
Trọng lượng (kg) | |||||
| Loại cơ sở |
|
Khác nhau |
|
d | D | B |
|
|||||
| Hiện nay | cũ | trải ra | Vòng |
|
|
|
|
|||||
| 3203A | 5203 | ZZ | 2RS | 17 | 40 | 17,5 | 0,085 | |||||
| 3204A | 5204 | ZZ | 2RS | 20 | 47 | 20,6 | 0,12 | |||||
| 3205A | 5205 | ZZ | 2RS | 25 | 52 | 20,6 | 0,19 | |||||
| 3206A | 5206 | ZZ | 2RS | 30 | 62 | 23,8 | 0,3 | |||||
| 3207A | 5207 | ZZ | 2RS | 35 | 72 | 27 | 0,47 | |||||
| 3208A | 5208 | ZZ | 2RS | 40 | 80 | 30,2 | 0,58 | |||||
| 3209A | 5209 | ZZ | 2RS | 45 | 85 | 30,2 | 0,62 | |||||
| 3210A | 5210 | ZZ | 2RS | 50 | 90 | 30,2 | 0,67 | |||||
| 3211A | 5211 | ZZ | 2RS | 55 | 100 | 33.3 | 0,96 | |||||
| 3212A | 5212 | ZZ | 2RS | 60 | 110 | 36,5 | 1,37 | |||||
| 3213A | 5213 | ZZ | 2RS | 65 | 120 | 38.1 | 1,68 | |||||
| 3214A | 5214 | ZZ | 2RS | 70 | 125 | 39,7 | 1,82 | |||||
| 3215A | 5215 | ZZ | 2RS | 75 | 130 | 41.3 | 1,95 | |||||
| 3216A | 5216 | ZZ | 2RS | 80 | 140 | 44.4 | 2,55 | |||||
| 3303A | 5303 | ZZ | 2RS | 17 | 47 | 22,2 | 0,13 | |||||
| 3304A | 5304 | ZZ | 2RS | 20 | 52 | 22,2 | 0,22 | |||||
| 3305A | 5305 | ZZ | 2RS | 25 | 62 | 25.4 | 0,33 | |||||
| 3306A | 5306 | ZZ | 2RS | 30 | 72 | 30,2 | 0,51 | |||||
| 3307A | 5307 | ZZ | 2RS | 35 | 80 | 34,9 | 0,8 | |||||
| 3308A | 5308 | ZZ | 2RS | 40 | 90 | 36,5 | 1,08 | |||||
| 3309A | 5309 | ZZ | 2RS | 45 | 100 | 39,7 | 1,45 | |||||
| 3310A | 5310 | ZZ | 2RS | 50 | 110 | 44.4 | 1,98 | |||||
| 3311A | 5311 | ZZ | 2RS | 55 | 120 | 49,2 | 2,35 | |||||
| 3312A | 5312 | ZZ | 2RS | 60 | 130 | 54 | 3.2 | |||||
| 3313A | 5313 | ZZ | 2RS | 65 | 140 | 58,7 | 3,9 | |||||
| 3314A | 5314 | ZZ | 2RS | 70 | 150 | 63,5 | 4,95 | |||||
| 3315A | 5315 | ZZ | 2RS | 75 | 160 | 68.3 | 5,7 | |||||
| 3316A | 5316 | ZZ | 2RS | 80 | 170 | 68.3 | 7 | |||||
Bao bì sản phẩm
